SAE 100 R1 tubo idraulico intrecciato con filo d'acciaio
Codice del tubo	Dimensione		Dimensione del cruscotto	Identificazione		WD		OD			LavoroIng pressione		Pressione di prova		Min burst Pressione		Min flessione raggio	Peso
	Dimensione			Identificazione		WD		A		AT	LavoroIng pressione		Pressione di prova		Min burst Pressione		Min flessione raggio	Peso
	mm	nq		min	massimo	min	massimo	min	massimo	massimo	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R1-01	5	3/16	-3	4.6	5.4	8.9	10.1	11.9	13.5	12.5	21	3045	42	6090	84	12810	90	0.2
SAE100R1-02	6.3	1/4	- 4	6.2	7	10.6	11.7	15.1	16.7	14.1	19.2	2780	38.5	5580	77	11165	100	0.25
SAE100R1-03	8	5/16	- 5	7.7	8.5	12.1	13.3	16.7	18.3	15.7	17.5	2540	35	5075	70	10150	115	0.31
SAE100R1-04	10	3/8	-6	9.3	10.1	14.5	15.7	19	20.6	18.1	15.7	2280	31.5	4570	63	9135	125	0.36
SAE100R1-05	12.5	1/2	-8	12.3	13.5	17.5	19	22.2	23.8	21.5	14	2030	28	4060	56	8120	180	0.45
SAE100R1-06	16	5/8	- 10	15.5	16.7	20.6	22.2	25.4	27	24.7	10.5	1520	21	3045	42	6090	205	0.52
SAE100R1-07	19	3/4	- 12	18.6	19.8	24.6	26.2	29.4	31	28.6	8.7	1260	17.5	2540	35	5075	240	0.65
SAE100R1-08	25	1	- 16 anni.	25	26.4	32.5	34.1	36.9	39.3	36.6	7	1015	14	2030	28	4060	300	0.91
SAE100R1-09	31.5	1-1/4	- Venti	31.4	33	39.3	41.7	44.4	47.6	44.8	4.3	620	8.7	1260	17.5	2540	420	1.3
SAE100R1-10	38	1-1/2	- 24	37.7	39.3	45.6	48	50.8	54	52	3.5	510	7	1015	14	2030	500	1.7
SAE100R1-11	51	2	- 32 anni.	50.4	52	58.7	61.9	65.1	68.3	65.9	2.6	380	5.2	750	10.5	1520	630	2

SAE 100 R2 tubo idraulico intrecciato con filo d'acciaio
Hosecodice	Dimensione		Dash dimensione	Identificazione		WD		OD			Lavorare Pressuri		Proof pressione		Min burst pressione		Min flessione raggio	Peso
	Dimensione			Identificazione		WD		A		AT	Lavorare Pressuri		Proof pressione		Min burst pressione		Min flessione raggio	Peso
	mm	centimetro		min	massimo	min	massimo	min	massimo	massimo	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R2-01	5	3/16	-3	4.6	5.4	10.6	11.7	15.1	16.7	14.1	35	5075	70	10150	140	20300	90	0.32
SAE100R2-02	6.3	1/4	- 4	6.2	7	12.1	13.3	16.7	18.3	15.7	35	5075	70	10150	140	20300	100	0.36
SAE100R2-03	8	5/16	- 5	7.7	8.5	13.7	14.9	18.3	19.8	17.3	29.7	4310	59.5	8630	119	17255	115	0.45
SAE100R2-04	10	3/8	-6	9.3	10.1	16.1	17.3	20.6	22.2	19.7	28	4060	56	8120	112	16240	125	0.54
SAE100R2-05	12.5	1/2	-8	12.3	13.5	19	20.6	23.8	25.4	23.1	24.5	3550	49	7110	98	14210	180	0.68
SAE100R2-06	16	5/8	- 10	15.5	16.7	22.2	23.8	27	28.6	26.3	19.2	2780	38.5	5580	77	11165	205	0.8
SAE100R2-07	19	3/4	- 12	18.6	19.8	26.2	27.8	31	32.5	30.2	15.7	2280	31.5	4570	63	9135	240	0.94
SAE100R2-08	25	1	- 16 anni.	25	26.4	34.1	35.7	38.5	40.9	38.9	14	2030	28	4060	56	8120	300	1.35
SAE100R2-09	31.5	1-1/4	20	31.4	33	43.2	45.6	49.2	52.4	49.6	11.3	1640	22.7	3290	45.5	6600	420	2.15
SAE100R2-10	38	1-1/2	24	37.7	39.3	49.6	52	55.6	58.7	56	8.7	1260	17.5	2540	35	5075	500	2.65
SAE100R2-11	51	2	- 32 anni.	50.4	52	62.3	64.7	68.3	71.4	68.6	7.8	1130	15.7	2280	31.5	4570	630	3.42

SAE 100 R3 tubo idraulico tritato in tessuto
Codice del tubo	Dimensione		Dash dimensione	Identificazione		OD		Pressione di lavoro		Pressione di prova		Min pressione di scoppio		Min flessione raggio	Peso
	Dimensione			Identificazione		OD		Pressione di lavoro		Pressione di prova		Min pressione di scoppio		Min flessione raggio	Peso
	mm	centimetro		min	massimo	min	massimo	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R3-01	5	3/16	-3	4.5	5.4	11.9	13.5	10.5	1520	21	3050	42	6090	75	0.16
SAE100R3-02	6.3	1/4	- 4	6.1	7	13.5	15.1	8.7	1260	17.5	2540	35	5075	75	0.18
SAE100R3-03	8	5/16	- 5	7.6	8.5	16.7	18.3	8.4	1220	16.8	2440	33.5	4860	100	0.27
SAE100R3-04	10	3/8	-6	9.2	10.1	18.3	19.8	7.8	1130	15.7	2280	31.5	4570	100	0.31
SAE100R3-05	12.5	1/2	-8	12.4	13.5	23	24.6	7	1015	14	2030	28	4060	125	0.45
SAE100R3-06	16	5/8	- 10	15.6	16.7	26.2	27.8	6.1	885	12.2	1770	24.5	3550	140	0.53
SAE100R3-07	19	3/4	- 12	18.7	19.8	31	32.5	5.2	750	10.5	1520	21	3045	150	0.72
SAE100R3-08	25	1	- 16 anni.	25.1	26.2	36.9	39.3	3.9	570	7.8	1130	15.7	2280	205	0.9
SAE100R3-09	31.5	1-1/4	- Venti	31.4	32.9	42.9	46	2.6	380	5.2	750	10.5	1520	250	1.07

SAE 100 R4 tubo idraulico tritato in tessuto
Codice del tubo	Dimensione		Dash dimensione	Identificazione		OD	Pressione di lavoro		Pressione di prova		Min pressione di scoppio		Min flessione raggio	Peso
	Dimensione			Identificazione		OD	Pressione di lavoro		Pressione di prova		Min pressione di scoppio		Min flessione raggio	Peso
	mm	centimetro		min	massimo	massimo	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R4-01	19	3/4	- 12	18.2	19.8	34.9	2.1	305	4.2	610	8.4	1210	125	0.92
SAE100R4-02	25	1	- 16 anni.	24.6	26.2	41.3	1.7	250	3.5	510	7	1015	150	1.1
SAE100R4-03	31.5	1-1/4	- Venti	30.6	33	50.8	1.4	200	2.8	410	5.6	810	200	1.3
SAE100R4-04	38	1-1/2	- 24	36.9	39.3	57.2	1.05	150	2.1	305	4.2	610	255	1.8
SAE100R4-05	51	2	32	49.2	52.4	69.9	0.7	100	1.4	200	2.8	410	300	2.23
SAE100R4-06	63	2-1/2	- Quaranta.	61.9	65.1	82.6	0.4	60	0.85	120	1.7	250	355	3.23
SAE100R4-07	76	3	- 48	74.6	77.8	95.3	0.4	60	0.8	120	1.6	230	460	4.25
SAE100R4-08	89	3-1/2	56	87.3	90.5	107.9	0.3	40	0.6	90	1.25	180	530	5.05
SAE100R4-09	102	4	- 64	100	103.2	120.7	0.25	40	0.5	70	1	145	610	5.6

SAE 100 R5 tubo idraulico intrecciato con filo d'acciaio
Codice del tubo	Dimensione		Dash dimensione	Identificazione		OD		Lavorare pressione		Prove pressione		Min burst pressione		Min flessione raggio	Peso
	Dimensione			Identificazione		OD		Lavorare pressione		Prove pressione		Min burst pressione		Min flessione raggio	Peso
	mm	centimetro		min	massimo	min	massimo	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R5-01	5	3/16	-3	4.8	5.5	12.7	13.7	21	3045	42	6090	84	12180	75	0.24
SAE100R5-02	6.3	1/4	- 4	6.4	7.2	14.3	15.3	21	3045	42	6090	84	12180	85	0.28
SAE100R5-03	8	5/16	- 5	7.9	8.7	16.7	17.6	15.7	2270	31.5	4570	63	9135	100	0.35
SAE100R5-04	12.5	1/2	-8	12.7	13.7	22.8	24	12.2	1770	24.5	3550	49	7105	140	0.51
SAE100R5-05	16	5/8	- 10	15.9	17	26.8	28	10.5	1520	21	3045	42	6090	165	0.68
SAE100R5-06	22	7/8	- 14 anni.	22.2	23.3	30.6	32.2	5.6	810	11.2	1620	22.4	3250	185	0.7
SAE100R5-07	29	1-1/8	- 18 anni.	28.6	29.8	37.3	38.9	4.3	620	8.7	1260	17.5	2540	230	0.8
SAE100R5-08	35	1-3/8	- 22 anni	34.9	36.1	43.7	45.2	3.5	510	7	1015	14	2030	265	0.93
SAE100R5-09	46	1-13/16	- 29	46	47.2	55.2	57.6	2.4	350	4.9	700	9.8	1420	335	1.32
SAE100R5-10	60	2-3/8	- 38 anni.	60.3	61.9	71.8	74.2	2.4	350	4.9	700	9.8	1420	610	2.96
SAE100R5-11	76	3	- 48	76.2	77.8	89.3	91.7	1.4	200	2.8	410	5.6	810	840	4.1

SAE 100 R6 tubo idraulico tritato in tessuto
Codice del tubo	Dimensione		Dimensione del cruscotto	Identificazione		OD	Pressione di lavoro		Pressione di prova		Min. scoppia pressione		Min. piegatura	Peso
	Dimensione			Identificazione		OD	Pressione di lavoro		Pressione di prova		Min. scoppia pressione		Min. piegatura	Peso
	mm	centimetro		min	massimo	massimo	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R6-01	5	3/16	-3	4.2	5.4	10.3	3.5	510	7	1015	14	2030	50	0.1
SAE100R6-02	6.3	1/4	4	5.6	7.2	11.9	2.8	410	5.6	810	11.2	1620	65	0.13
SAE100R6-03	8	5/16	5	7.2	8.8	13.5	2.8	410	5.6	810	11.2	1620	75	0.15
SAE100R6-04	10	3/8	6	8.7	10.3	15.1	2.8	410	5.6	810	11.2	1620	75	0.18
SAE100R6-05	12.5	1/2	8	11.9	13.5	19	2.8	410	5.6	810	11.2	1620	100	0.26
SAE100R6-06	16	5/8	- 10	15.1	16.7	22.2	2.4	350	4.8	710	9.8	1420	125	0.34
SAE100R6-07	19	3/4	- 12	18.3	19.9	25.4	2.1	310	4.2	610	8.4	1220	150	0.4

SAE 100 R7 tubo idraulico termoplastico
Codice del tubo	Dimensione		Dash dimensione	Identificazione		OD	Pressione di lavoro		Pressione di prova		Min pressione di scoppio		Raggio di piegatura min	Peso
	Dimensione			Identificazione		OD	Pressione di lavoro		Pressione di prova		Min pressione di scoppio		Raggio di piegatura min	Peso
	mm	centimetro		min	massimo	massimo	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R7-01	5	3/16	-3	4.6	5.4	11.4	21	3045	42	6090	84	12180	90	0.073
SAE100R7-02	6.3	1/4	- 4	6.2	7	13.7	19.2	2780	38.5	5580	77	11165	100	0.09
SAE100R7-03	8	5/16	- 5	7.7	8.5	15.6	17.5	2535	35	5075	77	10150	115	0.128
SAE100R7-04	10	3/8	-6	9.3	10.3	18.4	15.7	2275	31.5	4565	63	9135	125	0.155
SAE100R7-05	12.5	1/2	-8	12.3	13.5	22.5	14	2030	28	4060	56	8120	180	0.224
SAE100R7-06	16	5/8	- 10	15.5	16.7	25.8	10.5	1520	21	3045	42	6090	205	0.277
SAE100R7-07	19	3/4	- 12	18.6	19.8	28.6	8.7	1260	17.5	2535	35	5075	240	0.33
SAE100R7-08	25	1	- 16 anni.	25	26.4	36.7	7	1015	14	2030	28	4060	300	0.403

SAE 100 R8 tubo idraulico termoplastico
Codice del tubo	Dimensione		Dash dimensione	Identificazione		OD	Wodi rking pressione		Prove pressione		Min burst pressione		Raggio di piegatura min	Peso
	Dimensione			Identificazione		OD	Wodi rking pressione		Prove pressione		Min burst pressione		Raggio di piegatura min	Peso
	mm	centimetro		min	massimo	massimo	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R8-01	5	3/16	-3	4.6	5.4	14.6	35	5075	70	10150	140	20300	90	0.086
SAE100R8-02	6.3	1/4	4	6.2	7	16.8	35	5075	70	10150	140	20300	100	0.097
SAE100R8-03	10	3/8	-6	9.3	10.3	20.3	28	4060	56	8120	112	16240	125	0.178
SAE100R8-04	12.8	1/2	-8	12.3	13.5	24.6	24.5	3550	49	1705	98	14210	180	0.215
SAE100R8-05	16	5/8	- 10	15.5	16.7	29.8	19.2	2780	38.5	2280	77	11165	205	0.312
SAE100R8-06	19	3/4	- 12	18.6	19.8	33	15.7	2275	31.5	4565	63	9135	240	0.36
SAE100R8-07	25	1	- 16 anni.	25	26.4	38.6	14	2030	28	4060	56	8120	300	0.505

SAE 100 R9 tubo idraulico a spirale a filo d'acciaio
Codice del tubo	Dimensione		Dash dimensione	Identificazione		WD		OD			Lavorare pressione		Prove pressione		Min. scoppia pressione		Raggio di piegatura min	Peso
	Dimensione			Identificazione		WD		A		AT	Lavorare pressione		Prove pressione		Min. scoppia pressione		Raggio di piegatura min	Peso
	mm	centimetro		min	massimo	min	massimo	min	massimo	massimo	MPa	psl	MPa	psl	MPa	psi	mm	kg/m
SAE100R9-01	10	3/8	-6	9.3	10.1	16.9	18	20.6	22.2	21.1	31.5	4570	63	9135	126	18270	125	0.7
SAE100R9-02	12.5	1/2	-8	12.3	13.5	19.4	21	23.8	25.4	24.3	28	4060	56	8120	112	16240	180	0.83
SAE100R9-03	19	3/4	- 12	18.6	19.8	26.6	28.2	30.6	32.2	31.9	21	3045	42	6090	84	12180	240	1.3
SAE100R9-04	25	1	- 16 anni.	25	26.4	34.5	36.1	38.5	40.9	40.5	21	3045	42	6090	84	12180	300	1.7
SAE100R9-05	31.5	1/4	- Venti	31.4	33	43.3	45.6	49.2	52.4	50.7	17.5	2540	35	5075	70	10150	420	3.08
SAE100R9-06	38	1-1/2	24	37.7	37.7	49.6	52	55.6	58.7		14	2030	28	4060	56	8120	500	4.3
SAE100R9-07	51	2	- 32 anni.	50.4	50.4	63.9	66.2	69.9	73		14	2030	28	4060	56	8120	660	5.63

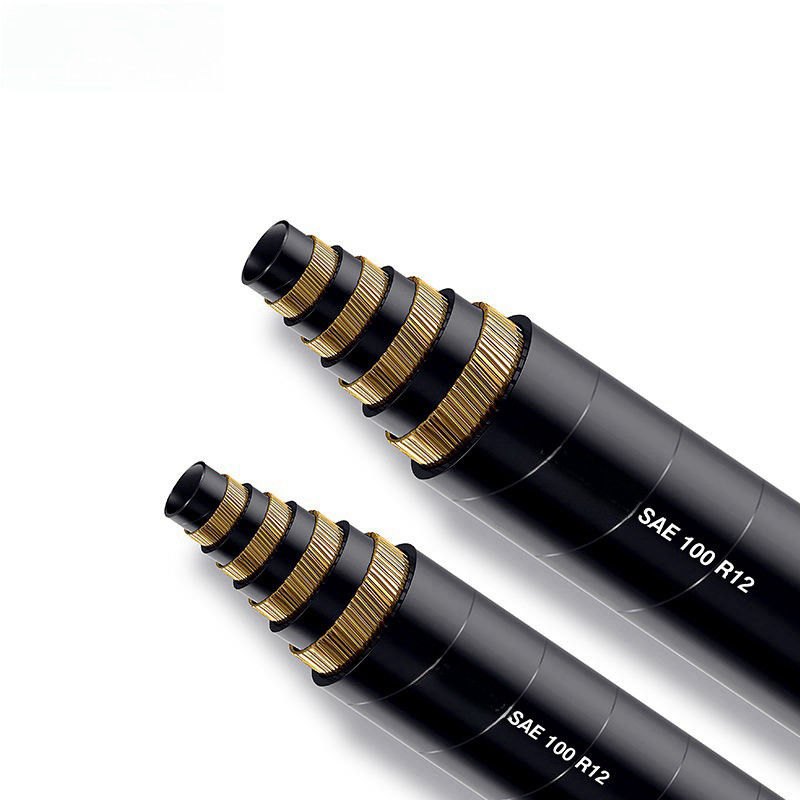

SAE 100 R12 Tubo idraulico a spirale ad alta pressione per oli idraulici a base di petrolio
