Luogo di origine:
Cina
Marca:
KELONG
Numero di modello:
Anello di sigillo a V di gomma VA rotante
Contattici

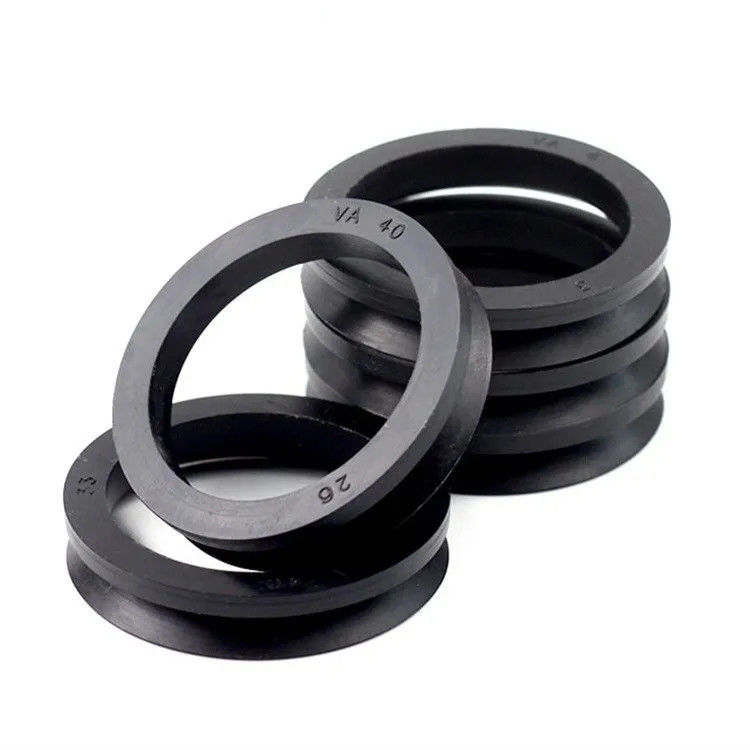

NBR/FKM gomma tipo V-shaft utilizzare sigilli ad acqua a anello V
L'anello di tenuta VA è attaccato all'albero e ruota con esso.Il ruolo dell'anello di tenuta del tipo VA è quello di prevenire l'intrusione di sporcizia esterna e la perdita di grasso internoLa parte di collegamento intermedio può garantire che il labbro di tenuta produca una leggera forza di pressione sulla superficie sigillata per ottenere una tenuta durevole ed efficace.
| Materiale | Durezza | Velocità | Temperatura °C |
| NBR (nitrile, Buna-N) | 60-70 Riviera A | <= 8 m/s | -40 a +120 |

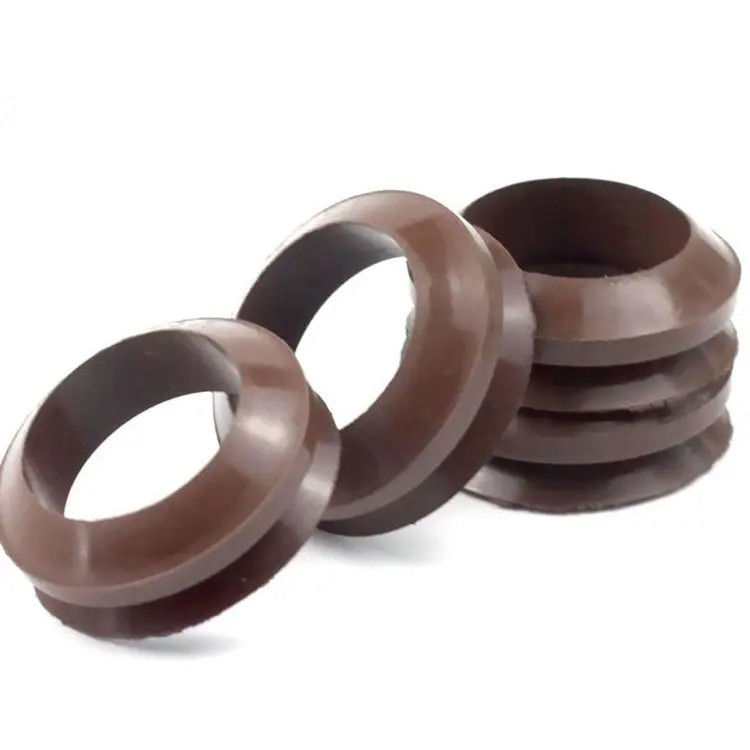

| FKM (FPM) | 60-70 Riviera A | <= 10 m/s | -30 a +220 |
NBR/FKM gomma tipo V-shaft utilizzare sigilli ad acqua a anello V
|
Vantaggi:
1) Materiale elastomero di gomma pura senza parti metalliche
2) Riduzione del lavoro di progettazione, nessun requisito di elaborazione dell'installazione
3) Eliminazione della lavorazione della superficie di accoppiamento dell'albero e precisione della superficie, requisiti di durezza, la superficie dell'albero non deve essere indurita
4) Instalazione e rimozione semplici e affidabili
5) La pressione di contatto superficiale è piccola, quindi la forza di attrito è piccola, la perdita di attrito e il calore di attrito sono piccoli e la durata di vita è lunga
6) Sia sigillato che impermeabile |

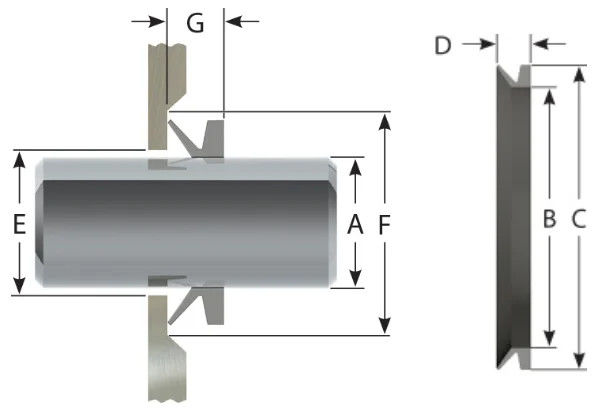

| Dimensioni del sigillo | Dimensioni della casa | |||||||
| A | B | C | D | E | F | G | ||
| Numero della parte | Diametro dell'albero | Identificazione. | OD. | Altezza | Identificazione. | OD. | Larghezza | |
| VA 003 | 2.70-3.50 | 2.50 | 5.50 | 3.00 | Un A+1.00 | Un A+4.00 | 2.50±0.30 | |
| VA 004 | 3.50-4.50 | 3.20 | 7.20 | 3.70 | Un A+1.00 | Un A+6.00 | 3.00±0.40 | |
| VA 005 | 4.50-5.50 | 4.00 | 8.00 | 3.70 | A + 1.00 | Un A+6.00 | 3.00± 0.40 | |
| VA 006 | 5.50-6.50 | 5.00 | 9.00 | 3.70 | Un A+1.00 | Un A+6.00 | 3.00± 0.40 | |
| VA 007 | 6.50-8.00 | 6.00 | 10.00 | 3.70 | Un A+1.00 | Un A+6.00 | 3.00±0.40 | |
| VA 008 | 8.00-9.50 | 7.00 | 11.00 | 3.70 | Un A+1.00 | Un A+6.00 | 3.00±0.40 | |
| VA 010 | 9.50- 11.50 | 9.00 | 15.00 | 5.50 | Un A+2.00 | Un A+9.00 | 4.50±0.60 | |
| VA 012 | 11.50-12.50 | 10.50 | 16.50 | 5.50 | A + 2.00 | A+9.00 | 4.50± 0.60 | |
| VA 013 | 12.50-13.50 | 11.70 | 17.50 | 5.50 | Un A+2.00 | Un A+9.00 | 4.50±0.60 | |
| VA 014 | 13.50-15.50 | 12.50 | 18.50 | 5.50 | A + 2.00 | Un A+9.00 | 4.50± 0.60 | |
| VA 016 | 15.50-17.50 | 14.00 | 20.00 | 5.50 | A + 2.00 | Un A+9.00 | 4.50±0.60 | |
| VA 018 | 17.50-19.00 | 16.00 | 22.00 | 5.50 | A + 2.00 | Un A+9.00 | 4.50± 0.60 | |
| VA 020 | 19.00-21.00 | 18.00 | 26.00 | 7.50 | Un A+2.00 | A+12.00 | 6.00±0.80 | |
| VA 022 | 21.00-24.00 | 20.00 | 28.00 | 7.50 | A + 2.00 | A+12.00 | 6.00± 0.80 | |
| VA 025 | 24.00-27.00 | 22.00 | 30.00 | 7.50 | Un A+2.00 | A+12.00 | 6.00±0.80 | |
| VA 028 | 27.00- 29.00 | 25.00 | 33.00 | 7.50 | A + 3.00 | A+12.00 | 6.00±0.80 | |
| VA 030 | 29.00-31.00 | 27.00 | 35.00 | 7.50 | Un A+3.00 | A+12.00 | 6.00±0.80 | |
| VA 032 | 31.00-33.00 | 29.00 | 37.00 | 7.50 | A + 3.00 | A+12.00 | 6.00± 0.80 | |
| VA 035 | 33.00-36.00 | 31.00 | 39.00 | 7.50 | Un A+3.00 | A+12.00 | 6.00±0.80 | |
| VA 038 | 36.00-38.00 | 34.00 | 42.00 | 7.50 | Un A+3.00 | A+12.00 | 6.00±0.80 | |
| VA 040 | 38.00-43.00 | 36.00 | 46.00 | 9.00 | A + 3.00 | A + 15.00 | 7.00±1.00 | |
| VA 045 | 4300-48.00 | 40.00 | 50.00 | 9.00 | A + 3.00 | A + 15.00 | 7.00±1.00 | |
| VA 050 | 48.00-53.00 | 45.00 | 55.00 | 9.00 | A + 3.00 | A + 15.00 | 7.00±1.00 | |
| VA 055 | 53.00-58.00 | 49.00 | 59.00 | 9.00 | A + 3.00 | A + 15.00 | 7.00±1.00 | |
| VA 060 | 58.00-63.00 | 54.00 | 64.00 | 9.00 | Un A+3.00 | A + 15.00 | 7.00±1.00 | |
| VA 065 | 63.00-68.00 | 58.00 | 68.00 | 9.00 | Un A+3.00 | A+15.00 | 7.00±1.00 | |
| VA 070 | 68.00-73.00 | 63.00 | 75.00 | 11.00 | A+4.00 | A + 18.00 | 90,00± 1.20 | |
| VA 075 | 73.00-78.00 | 67.00 | 79.00 | 11.00 | Un A+4.00 | A+18.00 | 9.00±1.20 | |
| VA 080 | 78.00-83.00 | 72.00 | 84.00 | 11.00 | Un A+4.00 | A+18.00 | 90,00± 1.20 | |
| Dimensioni del sigillo | Dimensioni della casa | |||||||
| A | B | C | D | E | F | G | ||
| Numero della parte | Diametro dell'albero | Identificazione. | OD. | Altezza | Identificazione. | OD. | Larghezza | |
| VA 085 | 83.00-88.00 | 76.00 | 88.00 | 11.00 | Un A+4.00 | A+18.00 | 9.00±1.20 | |
| VA 090 | 88.00-93.00 | 81.00 | 93.00 | 11.00 | Un A+4.00 | A+18.00 | 90,00± 1.20 | |
| VA 095 | 93.00-98.00 | 85.00 | 97.00 | 11.00 | Un A+4.00 | A + 18.00 | 9.00±1.20 | |
| VA 100 | 98.00-105.00 | 90.00 | 102.00 | 11.00 | Un A+4.00 | A+18.00 | 90,00± 1.20 | |
| VA 110 | 105.00-115.00 | 99.00 | 113.00 | 12.80 | Un A+4.00 | A+21.00 | 10.50±1.50 | |
| VA 120 | 115.00-125.00 | 108.00 | 122.00 | 12.80 | Un A+4.00 | A+21.00 | 10.50±1.50 | |
| VA 130 | 125.00-135.00 | 117.00 | 131.00 | 12.80 | Un A+4.00 | A + 21.00 | 10.50±1.50 | |
| VA 140 | 135.00-145.00 | 126.00 | 140.00 | 12.80 | A+4.00 | A+21.00 | 10.50±1.50 | |
| VA 150 | 145.00-155.00 | 135.00 | 149.00 | 12.80 | Un A+4.00 | A + 21.00 | 10.50±1.50 | |
| VA 160 | 155.00-165.00 | 144.00 | 160.00 | 14.50 | A+5.00 | A + 24.00 | 120,00 ± 1.80 | |
| VA 170 | 165.00-175.00 | 153.00 | 169.00 | 14.50 | A+5.00 | A + 24.00 | 12.00±1.80 | |
| VA 180 | 175.00-185.00 | 162.00 | 178.00 | 14.50 | Un A+5.00 | A + 24.00 | 12.00±1.80 | |
| VA 190 | 185.00-195.00 | 171.00 | 187.00 | 14.50 | A+5.00 | A + 24.00 | 12.00±1.80 | |
| VA 199 | 195.00-210.00 | 180.00 | 196.00 | 14.50 | A+5.00 | A + 24.00 | 120,00 ± 1.80 | |
| VA 200 | 190.00-210.00 | 180.00 | 210.00 | 25.00 | Un A + 10.00 | A+45.00 | 200,00 ± 4.00 | |
| VA 220 | 210.00-235.00 | 198.00 | 228.00 | 25.00 | Un A + 10.00 | A+45.00 | 20.00±4.00 | |
| VA 250 | 235.00-265.00 | 225.00 | 255.00 | 25.00 | Un A + 10.00 | A+45.00 | 20.00±4.00 | |
| VA 275 | 265.00-290.00 | 247.00 | 277.00 | 25.00 | Un A + 10.00 | A+45.00 | 20.00±4.00 | |
| VA 300 | 290.00-310.00 | 270.00 | 300.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00Scendere4.00 | |
| VA 325 | 310.00-335.00 | 292.00 | 322.00 | 25.00 | Un A + 10.00 | A+45.00 | 200,00± 4.00 | |
| VA 350 | 335.00-365.00 | 315.00 | 345.00 | 25.00 | Un A + 10.00 | A+45.00 | 20.00±4.00 | |
| VA 375 | 365.00-390.00 | 337.00 | 367.00 | 25.00 | Un A + 10.00 | A+45.00 | 20.00±4.00 | |
| VA 400 | 390.00-430.00 | 360.00 | 390.00 | 25.00 | Un A + 10.00 | A+45.00 | 20.00 4.00 | |
| VA 450 | 430.00-480.00 | 405.00 | 435.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00Scendere4.00 | |
| VA 500 | 480.00- 530.00 | 450.00 | 480.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 550 | 530.00- 580.00 | 495.00 | 525.00 | 25.00 | A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 600 | 580.00-630.00 | 540.00 | 570.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 650 | 630.00-665.00 | 600.00 | 630.00 | 25.00 | A+10.00 | A+45.00 | 200,00± 4.00 | |
| VA 700 | 665.00-705.00 | 630.00 | 660.00 | 25.00 | A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 725 | 705.00-745.00 | 670.00 | 700.00 | 25.00 | A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 750 | 745.00-785.00 | 705.00 | 735.00 | 25.00 | A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 800 | 785.00-830.00 | 745.00 | 775.00 | 25.00 | A+10.00 | A+45.00 | 200,00 ± 4.00 | |
| VA 850 | 830.00-875.00 | 785.00 | 815.00 | 25.00 | A+10.00 | A+45.00 | 200,00 ± 4.00 | |
| VA 900 | 875.00-920.00 | 825.00 | 855.00 | 25.00 | A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 950 | 920.00-965.00 | 865.00 | 895.00 | 25.00 | A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1000 | 965.00-1015.00 | 910.00 | 940.00 | 25.00 | A+10.00 | A+45.00 | 200,00 ± 4.00 | |
| Dimensioni del sigillo | Dimensioni della casa | |||||||
| A | B | C | D | E | F | G | ||
| Numero della parte | Diametro dell'albero | Identificazione. | OD. | Altezza | Identificazione. | OD. | Larghezza | |
| VA 1100 | 1065.00- 1115.00 |
1000.00 | 1030.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1150 | 1115.00- 1165.00 |
1045.00 | 1075.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1200 | 1165.00- 1215.00 |
1090.00 | 1120.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1250 | 1215.00- 1270.00 |
1135.00 | 1165.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1300 | 1270.00- 1320.00 |
1180.00 | 1210.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1350 | 1320.00- 1370.00 |
1225.00 | 1255.00 | 25.00 | Un A+10.00 | A+45.00 | 200,00 ± 4.00 | |
| VA 1400 | 1370.00- 1420.00 |
1270.00 | 1300.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1450 | 1420.00- 1470.00 |
1315.00 | 1345.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1500 | 1470.00- 1520.00 |
1360.00 | 1390.00 | 25.00 | A+10.00 | A+45.00 | 200,00 ± 4.00 | |
| VA 1550 | 1520.00- 1570.00 |
1405.00 | 1435.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1600 | 1570.00- 1620.00 |
1450.00 | 1480.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1650 | 1620.00- 1670.00 |
1495.00 | 1525.00 | 25.00 | Un A+10.00 | A+45.00 | 200,00 ± 4.00 | |
| VA 1700 | 1670.00- 1720.00 |
1540.00 | 1570.00 | 25.00 | Un +10.00 | A+45.00 | 20.00±4.00 | |
| VA 1750 | 1720.00- 1770.00 |
1585.00 | 1615.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1800 | 1770.00- 1820.00 |
1630.00 | 1650.00 | 25.00 | Un A+10.00 | A+45.00 | 200,00 ± 4.00 | |
| VA 1850 | 1820.00- 1870.00 |
1675.00 | 1705.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1900 | 1870.00- 1920.00 |
1720.00 | 1750.00 | 25.00 | Un A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1950 | 1920.00- 1970.00 |
1765.00 | 1795.00 | 25.00 | A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25.00 | Un +10.00 | A+45.00 | 20.00±4.00 | |
